紙張耐折度的測定
一．實驗內(nèi)容
紙張耐折度的測定方法。
二．實驗?zāi)康?/span>
a． 掌握肖伯爾耐折度儀的原理與使用方法；
b． 分析影響紙耐折度的因素；
c． 掌握國家標(biāo)準(zhǔn)GB/T2679.5-1995所要求的測試方法，收集試驗數(shù)據(jù)及進(jìn)行數(shù)據(jù)處理。
三．實驗原理及實驗步驟
1、實驗原理
一個窄紙條在標(biāo)準(zhǔn)狀態(tài)下受到縱向張力，向后及向前折疊，直至紙條斷裂。
2、實驗步驟
（1）試樣采取、處理及制備
按GB/T 450取樣。按GB/T 10739進(jìn)行溫濕處理。 在試驗要求的方向上至少各切取10個試樣。試樣寬度應(yīng)為(15.0士0. 1) mm，長度應(yīng)為儀器所需的有效長度，試樣兩邊應(yīng)切齊且平行。所取試樣不應(yīng)有摺子、皺紋或污點等紙病，試樣折疊的部分不應(yīng)有水印。不應(yīng)用手接觸暴露在兩夾頭間的試樣。
（2）實驗
a.調(diào)整儀器至水平，啟動儀器使折疊刀片的縫口停于中間位置。
b.將試樣放人夾頭，使試樣平行地夾緊于測定儀的兩夾頭之間。
c.拉開彈簧筒，直至銷釘鎖住彈簧筒，給試樣施加張力，將試樣夾緊且沒有任何滑動。
d.將計數(shù)器回零，啟動儀器使試樣開始折疊，直至試樣折斷，儀器自動停止計數(shù)。
e.記錄讀數(shù)，取下斷裂的試樣，使儀器復(fù)位，準(zhǔn)備下一次試驗。
應(yīng)監(jiān)控折疊頭附近的空氣溫度。如溫度變化超過1℃，應(yīng)停止試驗，待溫度恢復(fù)正常后，才能繼續(xù)試驗。
注意：
1． 為了控制空氣溫度，可在折疊頭附近安裝一臺離心排風(fēng)扇，直徑應(yīng)至少為50mm，使空氣不斷地通過試樣。
2． 當(dāng)雙折疊次數(shù)低于10或大于100 00時，可降低或增加張力，但應(yīng)在報告中注明所使用的非標(biāo)準(zhǔn)張力的大小。
3． 在每個試驗方向上，應(yīng)至少有10個試驗結(jié)果。縱向試驗是指試樣的長邊方向應(yīng)是紙的縱向，應(yīng)力作用于縱向，斷裂在橫向。
4． 如試樣在夾頭內(nèi)滑動或不在折疊線斷裂，結(jié)果應(yīng)舍去。
（3）結(jié)果
計算每次讀數(shù)的對數(shù)(以10為底)，并分別計算縱、橫向結(jié)果的平均值。如有要求，應(yīng)報告耐折次數(shù)，并分別計算縱、橫向耐折度平均值的反對數(shù)。如需報告雙折疊次數(shù)，則應(yīng)在結(jié)果中注明雙折次。
四、實驗儀器

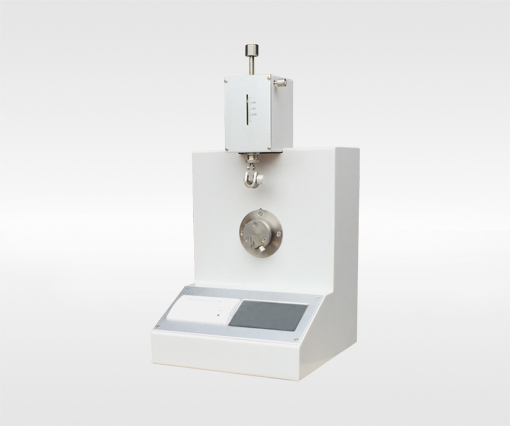

肖伯爾耐折度儀
（1）折疊頭附近溫度的測量：試樣折疊或電機(jī)發(fā)熱引起紙張試驗區(qū)域升溫，導(dǎo)致試樣局部脆裂，使耐折度下降。進(jìn)行有效通風(fēng)，能夠使這些影響減到最小。
（2）夾頭及折疊頭周圍區(qū)域的溫度應(yīng)采用適當(dāng)方式進(jìn)行測量，儀器連續(xù)運轉(zhuǎn)4h以上，其溫度不應(yīng)比試驗室的平均溫度高1℃以上。
五、實驗結(jié)果報告
試驗報告應(yīng)包括下列項目：
a） 實驗名稱；
b） 實驗日期、地點、組別和人員；
c） 采用的標(biāo)準(zhǔn)號；查找國內(nèi)外同類標(biāo)準(zhǔn)；
d） 實驗?zāi)康模?/span>
e） 實驗需要的工具、儀器、試劑等；
f） 實驗的步驟：以實驗流程圖的形式表現(xiàn)；
g） 實驗結(jié)果、實驗現(xiàn)象；
h） 結(jié)論、或者討論、或者建議；
i） 引用的資料文獻(xiàn)。
